MX系列刮板輸送機
MX系列刮板輸送機是針對不同的運輸條件而設計的,它效率高,功耗省,燥音低,傾斜布置時最大傾角可達30度.本系列刮板輸送機共有4種機型,最大輸送量可達240m³/h,最大輸送距離可達80m。
MX系列刮板輸送機主要技術參數表：
承載深度
機器型號 | MX32 | MX42 | MX52 | MX60 |
機槽寬度 | 530 | 630 | 750 | 840 |
180 | 250 | 300 | 330 |
|
|
刮板鏈條 | 刮板寬度 | 300 | 400 | 500 | 580 |
刮板高度 | 150 | 222 | 270 | 300 |
重量(kg/m) | 42 | 50 | 72 | 74 |
速度（m/s） | 0.16-0.46 | 0.16-0.46 | 0.16-0.46 | 0.16-0.46 |
輸送量（m3/h） | 20-60 | 40-120 | 60-180 | 80-240 |
最大輸送距離 | 80 | 80 | 80 | 80 |
電功功率 | ≤37 | ≤45 | ≤45 | ≤55 |

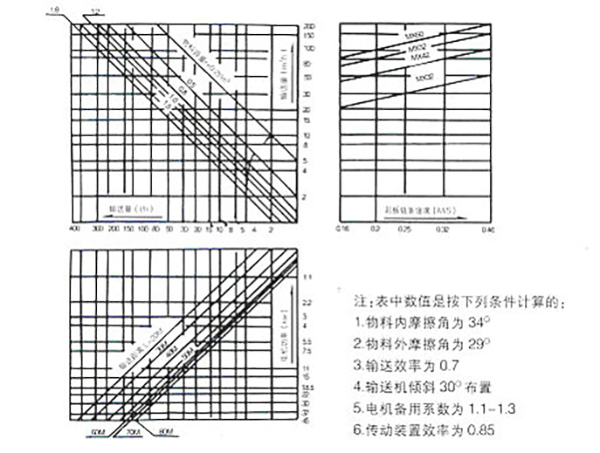

M系列刮板輸送機選型表：
注：表中數什得按下列條件計算的： 1 物料的內摩擦角為304度 2 物料外的摩擦角為29度 3 輸送效率為0.7 4 輸送機傾斜30度布置 5 電機備用系數為1.1-1.3 6 傳動裝置效率為0.85

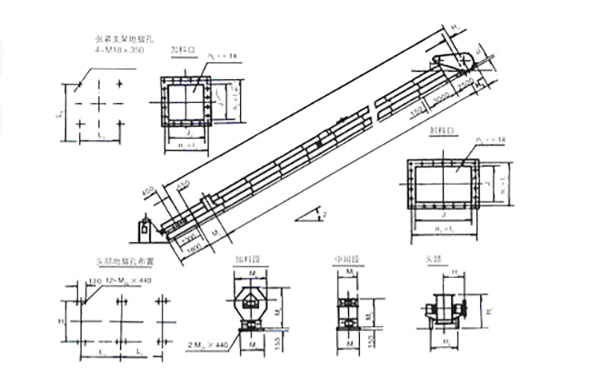

MX系列刮板輸送機外型尺寸：
機器型號 | 頭部 | 中間段及加料段 | 卸料口 |
H1 | H2 | H3 | H4 | H5 | M1 | M2 | M3 | M4 | M5 | M6 | J1 | J2 | I1 |
MX32 | 790 | 230 | 1409 | 1130 | 990 | 700 | 835 | 874 | 1210 | 1318 | 1050 | 1110 | 530 | 195 |
MX42 | 790 | 230 | 1500 | 1214 | 1039 | 800 | 975 | 1058 | 1406 | 1509 | 1050 | 1110 | 630 | 195 |
MX52 | 960 | 250 | 1578 | 1360 | 1105 | 900 | 1102 | 1218 | 1660 | 1865 | 1960 | 1200 | 760 | 212 |
MX60 | 960 | 250 | 1655 | 1420 | 1145 | 1000 | 1182 | 1521 | 1850 | 2015 | 1960 | 1200 | 840 | 213 |
機器型號 | 卸料口 | 加料口 | 機架地腳螺栓 |
I2 | N1 | N2 | N5 | J3 | I3 | I4 | N3 | N4 | N6 | L1 | L2 | L3 | L4 |
MX32 | 200 | 6 | 3 | 18 | 650 | 180 | 200 | 4 | 3 | 16 | 2000 | 2000 | 680 | 620 |
MX42 | 175 | 6 | 4 | 20 | 750 | 205 | 175 | 4 | 4 | 16 | 2000 | 2000 | 680 | 720 |
MX52 | 208 | 6 | 4 | 20 | 850 | 184 | 166 | 5 | 5 | 20 | 2100 | 2300 | 680 | 850 |
MX60 | 230 | 6 | 4 | 20 | 924 | 200 | 182 | 5 | 5 | 20 | 2100 | 2300 | 680 | 930 |
